เครื่องเจาะรูลึก

เครื่องเจาะรูลึกเรียกว่า BTA เครื่องเจาะรูลึกเช่นกัน BTA เป็นวิธีการปล่อยเศษ งานบางงานเป็นท่อกลวง ต้องขยายรูจึงเรียกว่าเครื่องคว้านรูลึก งานบางงานใหญ่ แข็ง และวัสดุมีราคาแพง ดังนั้นผู้ใช้จึงจำเป็นต้องมีแกนกลางแทนเศษจึงสามารถใช้งานได้ กระบวนการเจาะหลุมลึกจึงเรียกว่าเครื่องเจาะหลุมลึก

ฟังก์ชั่นเครื่องเจาะหลุมลึก BTA:

การเจาะที่เป็นของแข็ง: โดยหัวสว่าน เครื่องเจาะรูลึกสามารถเจาะได้ตั้งแต่ขนาด 30 มม. ถึง 150 มม. (ขึ้นอยู่กับรุ่นเครื่องเจาะรูลึกที่แตกต่างกัน) มันสามารถเจาะโลหะทั้งหมด เช่นสแตนเลส เหล็กหล่อ เหล็กธรรมดา ทองแดง นิกเกิล และอื่น ๆ

เคาน์เตอร์น่าเบื่อ:โดยหัวเจาะเคาน์เตอร์ เครื่องคว้านรูลึกสามารถเจาะรูได้ตั้งแต่ขนาด 30 มม. ถึง 800 มม. (ขึ้นอยู่กับรุ่นของเครื่องเจาะรูลึกที่แตกต่างกัน)

ดึงที่น่าเบื่อ: โดยการดึงหัวที่น่าเบื่อเครื่องเจาะรูลึกสามารถทำกระบวนการดึงรูลึกได้เช่นกัน เรามีโครงสร้างแบบดึงคว้านสองแบบ แบบหนึ่งคือการเจาะรูลึก BTA และเครื่องคว้านรูแบบปกติ มันมีฟังก์ชันดึงที่น่าเบื่อเท่านั้น ลูกค้าไม่ได้ใช้ฟังก์ชันนี้บ่อย โครงสร้างอื่นๆ ได้รับการออกแบบมาเป็นพิเศษสำหรับวัตถุประสงค์ในการคว้านรูลึก เครื่องนี้เหมาะมากสำหรับการใช้กระบวนการคว้านดึง งานของผู้ใช้คือท่อยาวที่มีผนังบาง ต้องใช้กระบวนการดึงดึงเพื่อทำให้รูแคบและเบี่ยงเบนของรูน้อยลง

การเผาไหม้:โดยการปัดเงาหัว งานที่ทำโดยเครื่องเจาะรูลึกอาจมีความหยาบผิวของรูในที่ดีกว่า เครื่องมือนี้จะทำให้พื้นผิวแข็งขึ้น และรับความหยาบจาก Ra0.4-Ra0.8um

ทรีแพนนิ่ง:โดยหัวเจาะ เครื่องเจาะหลุมลึกจะได้แกนจากแกนแข็ง เมื่อวัสดุมีราคาแพง งานมีขนาดใหญ่ ลูกค้าจะใช้กระบวนการนี้เพื่อประหยัดพลังงาน (อาจใช้พลังงานไฟฟ้าน้อยกว่าในการทำงาน) และสามารถนำแกนของแท่งใหญ่กลับมาใช้ใหม่ได้ ดังนั้นเครื่องเจาะหลุมลึกจึงเรียกว่าเครื่องเจาะหลุมลึกได้เช่นกัน แต่ถ้าลูกค้าใช้เฉพาะขั้นตอนการเจาะรูลึก เราก็มีเครื่องเจาะรูลึกซึ่งมีโครงสร้างแตกต่างกันเล็กน้อยกับเครื่องเจาะรูลึกแบบเดิม

ความจุเจาะ/เจาะ:

การเจาะแบบแข็ง: 30 มม. - 150 มม. (รุ่นต่างๆ)

การคว้าน/การคว้านเคาน์เตอร์/การปัดเงา: 30 มม.-800 มม. (รุ่นต่างๆ)

ทรีแพนนิ่ง:70 มม.-800 มม.(รุ่นต่างๆ)

การเจาะรูลึกและการคว้านและการขุดเจาะความยาวสูงสุดคือ 15 เมตร

อัตราส่วนรูต่อเส้นผ่านศูนย์กลาง:1:400

เครื่องเจาะหลุมลึกของเราสามารถเจาะรูต่างๆ ได้: รูทะลุ, รูตาบอด, รูศูนย์กลาง, รูนอกรีตและรูขั้นบันได (บางตัวต้องการอุปกรณ์เจาะพิเศษ)

ความหยาบของรูสำเร็จโดยกระบวนการรูลึกที่แตกต่างกัน:

การเจาะแบบแข็ง:IT9-IT11 ความหยาบของรูเจาะ: Ra3.2-Ra6.3um

การคว้านหยาบ:IT8-IT9,ความหยาบของรูคว้าน:Ra3.2-Ra6.3um

การคว้านละเอียด:IT7-IT9 ความหยาบของรูคว้านละเอียด:Ra1.6um-Ra3.2um

การปั่นเงา ：IT6-IT7 ความหยาบของรูขัดเงา:Ra0.4-Ra0.8um

Dezhou Guanlu BTA เครื่องเจาะหลุมลึกรุ่นที่มี:

เครื่องเจาะหลุมลึก T2120: ความสามารถในการคว้านตัวนับสูงสุดและดึงรูที่น่าเบื่อคือ 200 มม.

เครื่องเจาะหลุมลึก T2125: ความสามารถในการคว้านตัวนับสูงสุดและดึงรูที่คว้านคือ 250 มม.

เครื่องเจาะหลุมลึก T2135 เจาะเคาน์เตอร์สูงสุดและดึงความจุรูที่น่าเบื่อคือ 350mm

เครื่องเจาะและเจาะรูลึก T2150 ความจุรูเจาะสูงสุดคือ 500 มม.

เครื่องคว้านรูลึก T2180 ความจุสูงสุดที่คว้านคือ 800 มม.

T21100 เครื่องคว้านรูลึกความจุสูงสุดที่น่าเบื่อคือ 1,000 มม.

อุตสาหกรรมการประยุกต์ใช้เครื่องเจาะหลุมลึก:

กระบอกไฮดรอลิก: เครื่องเจาะรูลึกใช้กันอย่างแพร่หลายในอุตสาหกรรมกระบอกไฮดรอลิก

อุตสาหกรรมยานยนต์:บล็อกกระบอกและฝาสูบ

อุตสาหกรรมน้ำมันและก๊าซ: เครื่องเจาะหลุมลึกบ่อน้ำมันคือการใช้งานหลักของระบบเจาะหลุมลึก

อุตสาหกรรมถ่านหิน: อุตสาหกรรมถ่านหินเป็นอุตสาหกรรมหลักที่ใช้เครื่องเจาะรูลึก

อุตสาหกรรมการทหาร: ลำกล้องปืนผลิตโดยเครื่องเจาะหลุมลึก BTA

เราสามารถสร้างเครื่องเจาะหลุมลึกและการเจาะด้วยปืนของ BTA ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมอื่น ๆ สามารถเจาะรูได้ตั้งแต่ 6 มม. ถึง 100 มม. ดังนั้นเครื่องเดียวจึงสามารถใช้ระบบเจาะหลุมลึกสองระบบและรับทั้งรูใหญ่และรูเล็ก

Dezhou Guanlu เครื่องเจาะรูลึกโครงสร้างและพารามิเตอร์ส่วนใหญ่:

เตียงเครื่อง:

เตียงเครื่องทำจากทรายเรซินและทำให้เป็นปกติหลังจากการหล่อ หากความลึกในการประมวลผลมากกว่า 1 เมตร เตียงเครื่องจะใช้โครงสร้างแบบแยกส่วน ประกอบด้วยสลักเกลียวที่มีความแข็งแรงสูง และจัดตำแหน่งด้วยพินรูปกรวย

ใช้รางเลื่อนรูปสี่เหลี่ยมผืนผ้าคู่, การเจียรที่แม่นยำ, การชุบแข็ง, ความแข็งสามารถเป็น HRC48-HRC52

ความกว้างรางเดี่ยว x ความหนา=160mmX40mm; ความกว้างทั้งหมดของรางนำคือ 600mm; ชั้นวางซึ่งผ่านการเจียรและดับจะติดตั้งอยู่ภายในแท่นเครื่อง ซึ่งใช้สำหรับไดรฟ์ป้อนเครื่องมือตัด เครื่องมีความจุแบริ่งขนาดใหญ่ ความแข็งแกร่งที่ดี และการส่งที่เสถียร

Headstock

ใช้สำหรับขับชิ้นงานให้หมุน โดยยึดที่ปลายด้านซ้ายของแท่นเครื่อง เกียร์ธรรมดาสามเกียร์ ความเร็ว stepless ภายในแต่ละเกียร์ มอเตอร์หลักขับเคลื่อนแกนหมุนให้หมุนหลังจากการชะลอตัวของสายพานซิงโครนัส รอกซิงโครนัส และระบบเกียร์

เฟืองถูกกลึงด้วยการเจียรที่แม่นยำ พื้นผิวของเฟืองดับโดยการดับด้วยความถี่สูงและความแข็งของผิวฟันคือ HRC48-52 เพื่อให้เฟืองมีความแข็งแรงสูง ความแข็งสูง ความต้านทานการสึกหรอสูงและขีดจำกัดความล้าสูงและ สามารถทนต่อโหลดสลับและแรงกระแทกที่ค่อนข้างใหญ่

เพื่อปรับปรุงอายุการใช้งานของเกียร์และแบริ่ง น้ำมันหล่อลื่นจะใช้หมุนเวียนการหล่อลื่น

หัวแรงดันน้ำมันเครื่อง

ใช้สำหรับนำเครื่องมือตัด จ่ายน้ำมันตัดกลึง และรองรับชิ้นงาน ; เซอร์โวมอเตอร์ขับเคลื่อนการเคลื่อนที่ในแนวแกนเพื่อปรับชิ้นงานที่มีความยาวต่างกัน และเพื่อขันและคลายชิ้นงาน

เซอร์โวมอเตอร์ใช้ในการขับเคลื่อนหัวแรงดันน้ำมันเพื่อขันหรือคลายชิ้นงานด้วยความแม่นยำและความแข็งแกร่งสูง หัวแรงดันน้ำมันทั้งหมดใช้โครงสร้างกล่องที่มีความแม่นยำและความแข็งแกร่งสูง

ปลอกรองรับหัวแรงดันน้ำมัน: ใช้โครงสร้างของการบรรจุที่ตรงกับวงแหวนนำทางโดยมีผลการปิดผนึกน้ำมันที่ดีขึ้น หลีกเลี่ยงปรากฏการณ์ที่ไม่ดีของการเจาะบาร์คืบคลานและถูกล็อค

ปลอกนำและปลอกรองรับหัวแรงดันน้ำมันควรทำตาม

ความต้องการของลูกค้า หากลูกค้าไม่มีข้อกำหนดพิเศษ (ถ้าลูกค้าสั่ง) จะทำตามมาตรฐานของเรา

กล่องสว่าน

ใช้สำหรับขับเครื่องมือตัดให้หมุน เกียร์ธรรมดาสามเกียร์ ความเร็ว stepless ภายในแต่ละเกียร์ ; ปลอกต่อด้ามเครื่องมือตัดติดตั้งอยู่ที่ส่วนหน้าของสปินเดิลเพื่อยึดเครื่องมือตัด มอเตอร์หลักขับเคลื่อนแกนหมุนให้หมุนหลังจากการชะลอตัวของสายพานซิงโครนัส รอกซิงโครนัส และระบบเกียร์

เฟืองถูกกลึงด้วยการเจียรที่แม่นยำ พื้นผิวของเฟืองดับโดยการดับด้วยความถี่สูงและความแข็งของผิวฟันคือ HRC48-52 เพื่อให้เฟืองมีความแข็งแรงสูง ความแข็งสูง ความต้านทานการสึกหรอสูงและขีดจำกัดความล้าสูงและ สามารถทนต่อโหลดสลับและแรงกระแทกที่ค่อนข้างใหญ่

เพื่อปรับปรุงอายุการใช้งานของเกียร์และแบริ่ง น้ำมันหล่อลื่นจะใช้หมุนเวียนการหล่อลื่น

แท่นรองแท่นสว่าน

ใช้สำหรับรองรับแท่งสว่าน มีการใช้โครงสร้างที่มีความแข็งแกร่งสูง ซึ่งประกอบปลอกรองรับ ซึ่งสามารถดูดซับแรงกระแทกและการสั่นสะเทือนที่เกิดขึ้นระหว่างการตัดเฉือน และอื่นๆ

กลไกการดึงแบบแขวนจะติดตั้งอยู่บนแท่นรองแท่นเจาะ หลังจากเจาะรูเสร็จแล้ว แท่นรองแท่นเจาะจะถูกดึงกลับไปที่ตำแหน่งเดิมโดยอัตโนมัติ

เซ็นเตอร์ เรสต์

ใช้สำหรับรองชิ้นงาน โครงสร้างที่พักกลางแบบปิดสามจุด ลูกกลิ้งสองตัวด้านล่าง และลูกกลิ้งหนึ่งตัวที่ด้านบน ตำแหน่งด้านข้างของลูกกลิ้งสองตัวด้านล่างปรับด้วยสกรู

รายการการกำหนดค่าหลักของเครื่อง:

การกำหนดค่ามาตรฐานเครื่อง:

เตียงเครื่อง, headstock, ตัวพาชิ้นงาน, หัวแรงดันน้ำมัน, แท่นรองรับแท่งสว่าน, กล่องเจาะ, รางเลื่อน, แร็คแอนด์พิเนียน, ระบบหล่อเย็น, ระบบควบคุม SIEMENS-828D, ตู้ไฟฟ้า, ที่วางตรงกลาง, ไฟทำงาน, เครื่องขนานและ น๊อตยึด คู่มือการใช้งานเครื่อง

ชิ้นส่วนสำหรับอุปกรณ์เสริม

เครื่องมือตัด เครื่องมือเสริม น้ำมันตัดกลึง ระบบ CNC อื่นๆ

ข้างต้นเป็นส่วนหลักของเครื่องของเรา หากคุณต้องการข้อมูลรายละเอียดเพิ่มเติม โปรดติดต่อเราโดยตรง

DZGข้อดีของ uanlu MACHINE เมื่อเปรียบเทียบกับคู่แข่งรายอื่น:

รายการ	Guanlu Brand	ภาพถ่าย
เตียงเครื่อง	HT300 หล่อเหล็กหล่อทรายเรซินที่แม่นยำและสามเหลี่ยมเสริมโครงสร้างกล่องซี่โครงที่มีเสถียรภาพสูง ประมาณ 800 กก. ต่อเมตร หนักกว่าที่อื่นมาก
หัวแรงดันน้ำมันเครื่อง	ใช้โครงสร้างแกนหมุนในตัว ซึ่งทำให้เครื่องทำงานมีเสถียรภาพมากขึ้นและมีความแม่นยำสูงขึ้นมาก
รางนำ	รางนำแบนคู่ ความกว้างรางเดี่ยว 160 มม. ความหนา 40 มม. ซึ่งจะรับประกันความสามารถในการบรรทุกหนัก
สารหล่อลื่นรางนำทาง	รางนำใช้เทคโนโลยีกาวแบรนด์ญี่ปุ่นพิเศษในการหล่อลื่นผ่านแรงเสียดทานน้อยลงเพื่อลดการเสียดสีกับรางนำทาง
ส่งเครื่อง	ระบบส่งกำลังแบบแร็คแอนด์พิเนียนของแบรนด์ไต้หวัน, เซอร์โวมอเตอร์ไดรฟ์, แรงบิดขนาดใหญ่ และไม่มีค่าใช้จ่ายบำรุงรักษาในอนาคต
แกนหมุนเครื่อง	แกนหลักของเครื่องจักรเป็นส่วนการตีขึ้นรูป ความหนาแน่นสูง ความแข็งแกร่งสูง คู่แข่งบางรายใช้ท่อเชื่อมแบบไม่มีรอยต่อ เกียร์ดับความถี่สูง
การควบคุมเซอร์โวสำหรับการจับยึดงานและการป้อนเครื่องมือ	โครงสร้างเซอร์โวมอเตอร์คู่ อันหนึ่งสำหรับการกระชับงานและการเคลื่อนที่ของกลไกแรงดันน้ำมัน อีกอันหนึ่งสำหรับการป้อนเครื่องมือ แรงหนีบและความเร็วในการป้อนถูกกำหนดจากตัวควบคุม CNC ความเข้มแรงงานน้อยลง
พื้นที่ทำงานสะอาด	ช่องคืนน้ำมันพร้อมตัวป้องกันแบบสเกิร์ตเพื่อป้องกันน้ำมันรั่วลงพื้น ซึ่งจะทำให้บริเวณทำงานสะอาด
ศูนย์พักผ่อน	แผ่นรองพักกลาง 3 จุด เหมาะสำหรับยึดชิ้นงานที่มีรูปร่างไม่ปกติ

DZGข้อดีของ uanlu FACTORY เมื่อเทียบกับคู่แข่งรายอื่น:

เมืองของเราเป็นฐานการผลิตเครื่องเจาะและคว้านรูลึก ในบรรดาคู่แข่งในท้องถิ่นเหล่านี้ บริษัทของเราเป็นตัวเลือกแรกเมื่อลูกค้ามาเยี่ยมชมเราและเห็นเครื่องเจาะรูลึกของเรา เรามีข้อได้เปรียบเหนือสิ่งอื่นใด

1. สิ่งอำนวยความสะดวกในการตัดเฉือนที่แข็งแกร่งเครื่องจักรที่มีคุณภาพและความแม่นยำที่ดีนั้นถูกผลิตขึ้นโดยเครื่องจักรที่ดีและพนักงานที่มีทักษะ เรามีเครื่องบดคู่มือ Heckert ยี่ห้อเยอรมัน คู่มือของเครื่องเจาะรูลึกเป็นส่วนที่สำคัญที่สุด,จะตัดสินความถูกต้องของเครื่องจักร หลังจากบดด้วยเครื่องบดของเราแล้วพื้นผิวของเตียงเครื่องก็เหมือนกับกระจก

2. ช่างเทคนิคที่มีชื่อเสียงที่สุดบริษัทของเรามีช่างมืออาชีพมากที่สุด พวกเขาทำงานด้านนี้มานานกว่า 15 ปี พวกเขาเต็มไปด้วยประสบการณ์ สามารถออกแบบเครื่องเจาะรูลึกตามคำขอของลูกค้า

3. ทีมงานช่างฝีมือ. สมัยนี้จ้างคนงานไม่ง่าย โดยเฉพาะแรงงานที่มีทักษะ แต่บริษัทของเรามีระบบการจัดการพิเศษเพื่อให้พนักงานที่มีทักษะเหล่านี้ ดังนั้นเครื่องจักรทั้งหมดของเราจึงถูกประกอบขึ้นโดยช่างผู้ชำนาญ

4. เครื่องเจาะหลุมลึก BTA ของเรามีโครงสร้างขั้นสูงระบบส่งกำลังแบบแร็คแอนด์พิเนียน ซึ่งอาจมีเสถียรภาพและจะมีกำลังมหาศาลสำหรับเครื่องจักร และไม่จำเป็นต้องเปลี่ยนอะไหล่หลังจากผ่านไปหนึ่งหรือสองปี รางนำที่กว้างขึ้นและโครงสร้างที่แข็งแรงมากของเตียงเครื่องจักร ซึ่งจะทำให้เครื่องมีกำลังรับน้ำหนักมากและมีความแข็งแรงที่ดี ข้อดีเพิ่มเติมจะแจ้งให้คุณทราบหลังจากติดต่อเรา

5. ระบบตรวจสอบคุณภาพ,ตั้งแต่การออกแบบเครื่องจักร, การซื้อชิ้นส่วน, การตัดเฉือนชิ้นส่วน, การประกอบเครื่องจักร, การทดสอบเครื่องจักร, การบรรจุเครื่องจักร, กระบวนการทั้งหมด เรามีระบบการตรวจสอบเพื่อรับประกันคุณภาพของเครื่องเจาะรูลึก

6. เราเป็นผู้ผลิตเครื่องเจาะรูลึกเพียงแห่งเดียวที่สามารถลงนามในสัญญาประกันคุณภาพและสัญญาบริการหลังการขายได้ดังนั้นลูกค้าทุกคนจะวางใจได้หลังจากซื้อเครื่องของเรา




แนะนำบริษัทโดยย่อ：

Dezhou Guanlu Precision Machinery Co. , Ltd ก่อตั้งขึ้นในปี 2554 เราเป็นโรงงานที่มีชื่อเสียงที่สุดในพื้นที่ของฉันในการผลิตเครื่องเจาะหลุมลึก เมือง Dezhou ของฉันเป็นฐานการผลิตเครื่องเจาะรูลึก ผลิตเครื่องเจาะหลุมลึก BTA เกือบ 99% ในเมืองของฉัน

โรงงานของฉันมีสิ่งอำนวยความสะดวกในการตัดเฉือนที่แข็งแกร่งของเราเอง เรารู้สิ่งหนึ่งอย่างลึกซึ้ง หากไม่มีสิ่งอำนวยความสะดวกในการตัดเฉือนที่ดี คุณจะไม่สามารถผลิตเครื่องเจาะรูลึกที่มีคุณภาพดีที่สุดและแม่นยำที่สุดได้ ดังนั้นเราจึงมีเครื่องบดคู่มือ Heckert ของเยอรมนี, นักวางแผนที่มีชื่อเสียงที่สุดของจีน, VMC, เครื่องกลึง, เครื่องคว้านกล่อง, เครื่องกัดและอื่น ๆ ด้วยเครื่องจักรข้างต้นนี้ ภายใต้ระบบการจัดการที่เหมาะสม เราจึงสามารถจัดส่งได้อย่างรวดเร็วและมีเสถียรภาพ

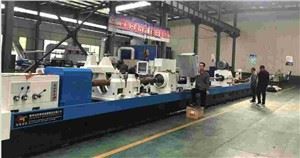

เครื่องเจาะหลุมลึกของเราส่งออกไปกว่า 40 ประเทศและได้รับชื่อเสียงและชื่อเสียงที่ดี เราปรับปรุงคุณภาพและโครงสร้างของเราทุกวัน โปรดดูรูปลักษณ์ที่ออกแบบใหม่ของเครื่องของเราด้านล่าง:
