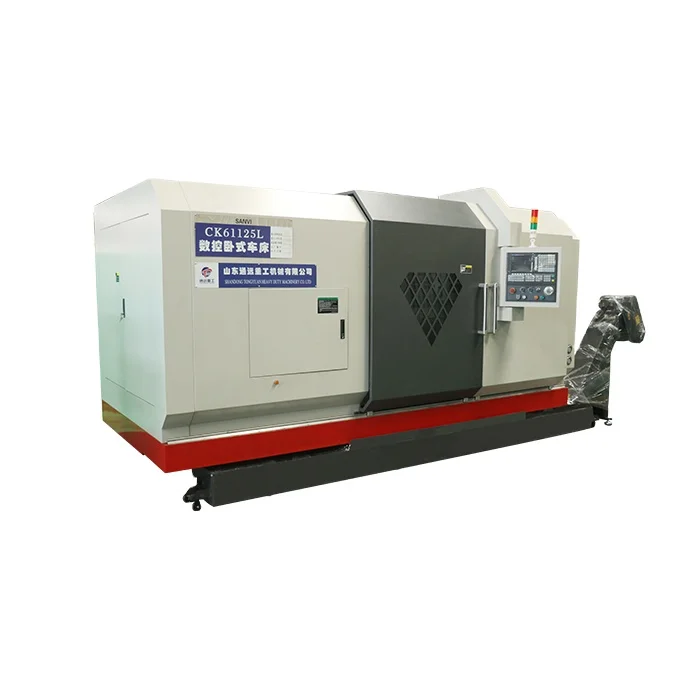

เครื่องกลึง CNC กลึงอัตโนมัติเต็มรูปแบบ

CK611-เครื่องซีรีส์ M เป็นเครื่องกลึงซีเอ็นซีแนวนอนขนาดใหญ่ ใช้ระบบ CNC ของ SIEMENS หรือ FANUC และระบบเซอร์โว AC แบบดิจิตอลเต็มรูปแบบ ไดรฟ์หลักสำหรับการเลี้ยวคือการเปลี่ยนความเร็วสี่ระดับอัตโนมัติแบบไม่มีขั้น มอเตอร์หลักคือมอเตอร์สปินเดิล AC และใช้แกนควบคุมการเชื่อมโยงสองแกน แกน Z และแกน X ของเครื่องจักรที่มีระยะกึ่งกลาง 1-5M ใช้บอลสกรูคู่และเซอร์โวมอเตอร์ AC เพื่อให้เกิดการเคลื่อนไหวตามยาวและด้านข้าง แกน Z ของเครื่องจักรที่มีระยะห่างศูนย์กลางมากกว่า 6M ใช้แร็คแอนด์พิเนียนและไม้บรรทัดตะแกรง และแกน X ใช้บอลสกรูคู่ เพิ่มเซอร์โวมอเตอร์ AC เพื่อให้ได้การเคลื่อนไหวตามยาวและด้านข้าง พร้อมการวางตำแหน่งที่ดีและ ทำซ้ำความแม่นยำของตำแหน่ง

ส่วนประกอบและโครงสร้างหลักของเครื่องได้รับการปรับและออกแบบให้เหมาะสม และความเสถียรของเครื่องจักรทั้งหมดนั้นยอดเยี่ยม ใช้ได้กับพลังงาน, อุตสาหกรรมเคมี, อุตสาหกรรมเบา, ระบบเครื่องกลไฟฟ้า, การทำกระดาษ, อุตสาหกรรมยานยนต์และอุตสาหกรรมอื่นๆ มีลักษณะของความแม่นยำสูง กำลังสูง ความแข็งแกร่งสูง และระบบอัตโนมัติในระดับสูง เหมาะสำหรับการประมวลผลชิ้นส่วนเพลา ปลอก และดิสก์ เช่น การกลึงพื้นผิวทรงกระบอกด้านในและด้านนอก พื้นผิวทรงกรวย พื้นผิวส่วนโค้ง พื้นผิวส่วนปลาย การเซาะร่อง การลบมุม การทำเกลียว ฯลฯ กระบวนการนี้มีความสามารถในการปรับตัวสูง ประสิทธิภาพการประมวลผลสูง การใช้งานที่เรียบง่าย และฟังก์ชันที่ครอบคลุม ซึ่งสามารถลดความจำเป็นในการ คนงานที่มีทักษะ. ความต้องการ มันเป็นอุปกรณ์ตัดเฉือนที่เหมาะ

เครื่องพารามิเตอร์ส่วนใหญ่:

รายการ	รุ่นเครื่อง
	CK61125M	CK61140M	CK61160M	CK61180M	CK61200M
สูงสุด กำลังโหลดของสองศูนย์	10000กก
ความกว้างของเตียงเครื่อง	1100มม
เส้นผ่านศูนย์กลางสูงสุดของสวิงเหนือเตียง	1290มม	1440มม	1640มม	1840มม	2040มม
เส้นผ่านศูนย์กลางวงสวิงสูงสุดเหนือป้อมปืน	900มม	1050มม	1250มม	1450มม	1650มม
ความยาวสูงสุดของชิ้นงาน	1000-16000มม
พารามิเตอร์ Headstock
เส้นผ่านศูนย์กลางแบริ่งหน้าแกนหมุน	200มม			220มม
เส้นผ่านศูนย์กลางรูแกนหมุน	130มม
แกนเตเปอร์	เมตริก 140#
ชุดความเร็วแกนหมุน	ไฮดรอลิกสี่เกียร์ การควบคุมความเร็วแบบ stepless ภายในเกียร์
ช่วงความเร็วรอบแกนหมุน	5-500รอบ/นาที
กำลังมอเตอร์หลัก	37kW
ป้อนพารามิเตอร์ของระบบ
ซีเมนส์ระบบควบคุม CNC
แรงบิดเซอร์โวมอเตอร์ตามแนวยาว	30N.M
แรงบิดของเซอร์โวมอเตอร์ตามขวาง	28N.M
ระบบ FANUC CNC
แรงบิดเซอร์โวมอเตอร์ตามแนวยาว	30N.M
แรงบิดของเซอร์โวมอเตอร์ตามขวาง	22N.M
ส่วนตัดขวางของแถบคัตเตอร์	40×40
ปริมาณเวิร์กสเตชัน Turret	แบบแนวตั้ง 4 สถานี
ความแม่นยำของตำแหน่งใบมีดคัตเตอร์ซ้ำ	0.01 มม
อัตราป้อนเร็วตามยาว	4000 มม. / นาที
อัตราการป้อนอย่างรวดเร็วตามขวาง	4000 มม. / นาที
ความเร็วฟีดตามยาว	1-2000มม./นาที
ความเร็วในการป้อนตามขวาง	1-2000มม./นาที
พารามิเตอร์ tailstock
เส้นผ่านศูนย์กลางแขนหางปลา (แกนหมุน)	260มม
เทเปอร์แขนหางปลา	เมตริก 80#
จังหวะปลอกแขนหางปลา	300มม

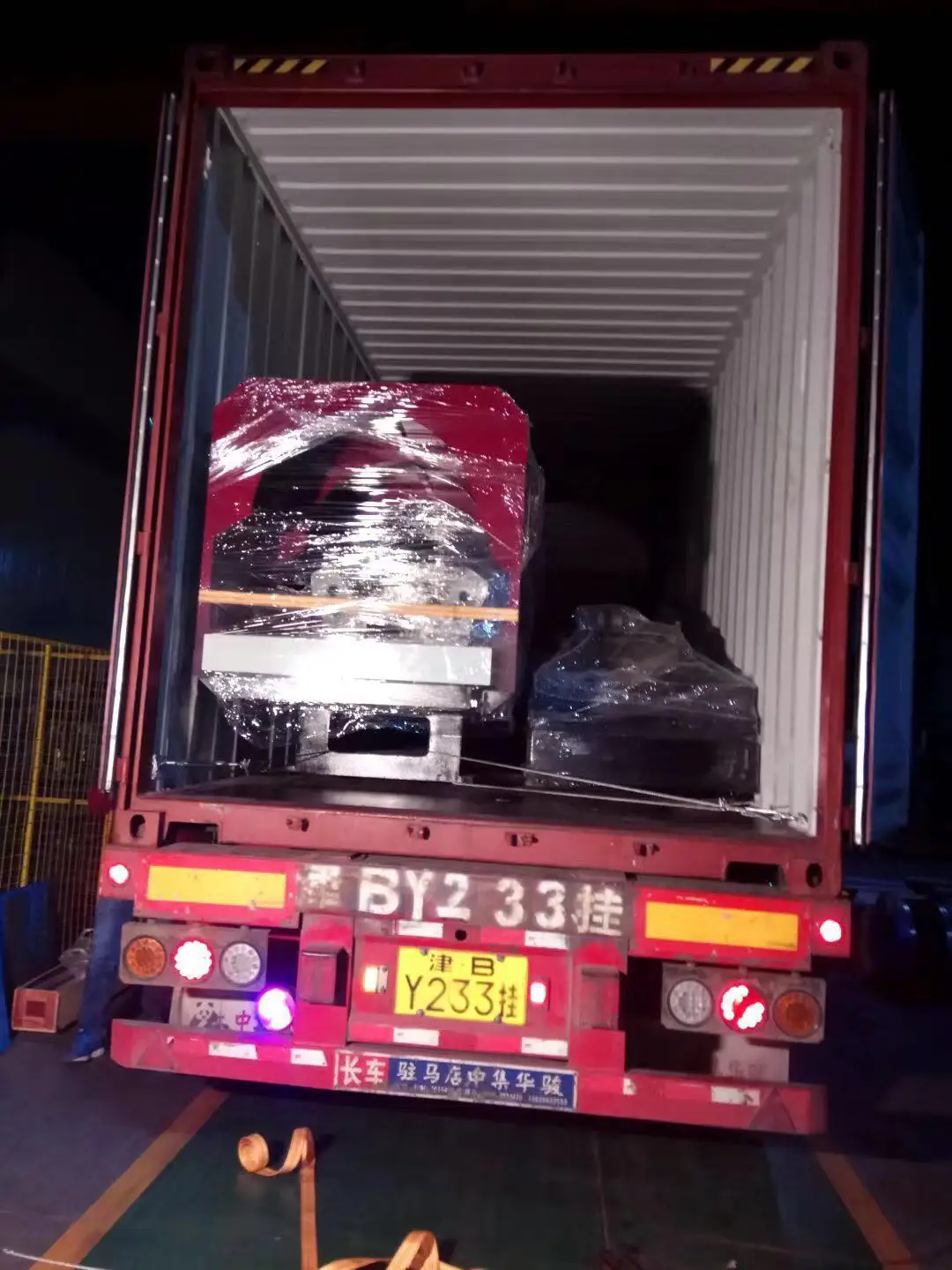

บรรจุภัณฑ์และการจัดส่ง



1. ก่อนจัดส่ง ทุกส่วนของเครื่องจักรจะถูกทาสีด้วยชั้นน้ำมันป้องกันสนิมและกันน้ำเพื่อป้องกันการสึกกร่อนที่อาจเกิดขึ้นระหว่างการขนส่ง
2. พลาสติกคลุมรอบชิ้นส่วนเครื่องจักร เพื่อป้องกันการกัดกร่อน
3. กล่องไม้รมควันมาตรฐานส่งออกได้รับการวัดและทำขึ้นเป็นพิเศษสำหรับการบรรจุ
4. ใช้ลวดเหล็กในการขันและเสริมความแข็งแรงของบรรจุภัณฑ์ภายในภาชนะ



บริการของเรา







คำถามที่พบบ่อย



1. ถาม: เงื่อนไขการชำระเงินเป็นอย่างไร

ตอบ: เรายอมรับ T / T แบบเติมเงิน 30 เปอร์เซ็นต์เมื่อสั่งซื้อยอดคงเหลือที่ชำระก่อนจัดส่ง



2. ถาม: เวลาในการจัดส่งเป็นอย่างไร

ตอบ: โดยปกติ 4-6 เดือนหลังจากการฝากเงิน



3. ถาม: บริการหลังการขายเป็นอย่างไร?

ตอบ: เราจัดหาการทดสอบการใช้งานนอกสถานที่ การฝึกอบรมผู้ปฏิบัติงาน และบริการบำรุงรักษา



4. ถาม: แล้วการสนับสนุนด้านเทคนิคล่ะ?

ตอบ: ในขณะที่ลูกค้ากำลังพบกับปัญหาทางเทคนิคในการประมวลผล วิศวกรของเราจะพยายามอย่างดีที่สุดเพื่อให้คำแนะนำและสนับสนุนแก่พวกเขา ฟรีสำหรับลูกค้าของเรา



ข้อมูล บริษัท



Shandong Tongyuan Heavy Industry Machinery Co., Ltd.เป็นองค์กรที่เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิตและการขายอุปกรณ์แปรรูปเครื่องกลึง CNC ส่วนใหญ่ผลิตรถเข็น CNC, เครื่องกลึง CNC หนัก, เครื่องกลึง CNC ม้วน, เครื่องกลึง CNC และเครื่องมือเครื่องกลึงคว้าน, เครื่องกลึง CNC และเครื่องกัดผสม, เครื่องกลึง CNC และเครื่องมือเครื่องเจียรผสม, เครื่องกลึงใบหน้า CNC, เครื่องกลึงพิเศษสำหรับม้วนแคโทดและผลิตภัณฑ์อื่น ๆ

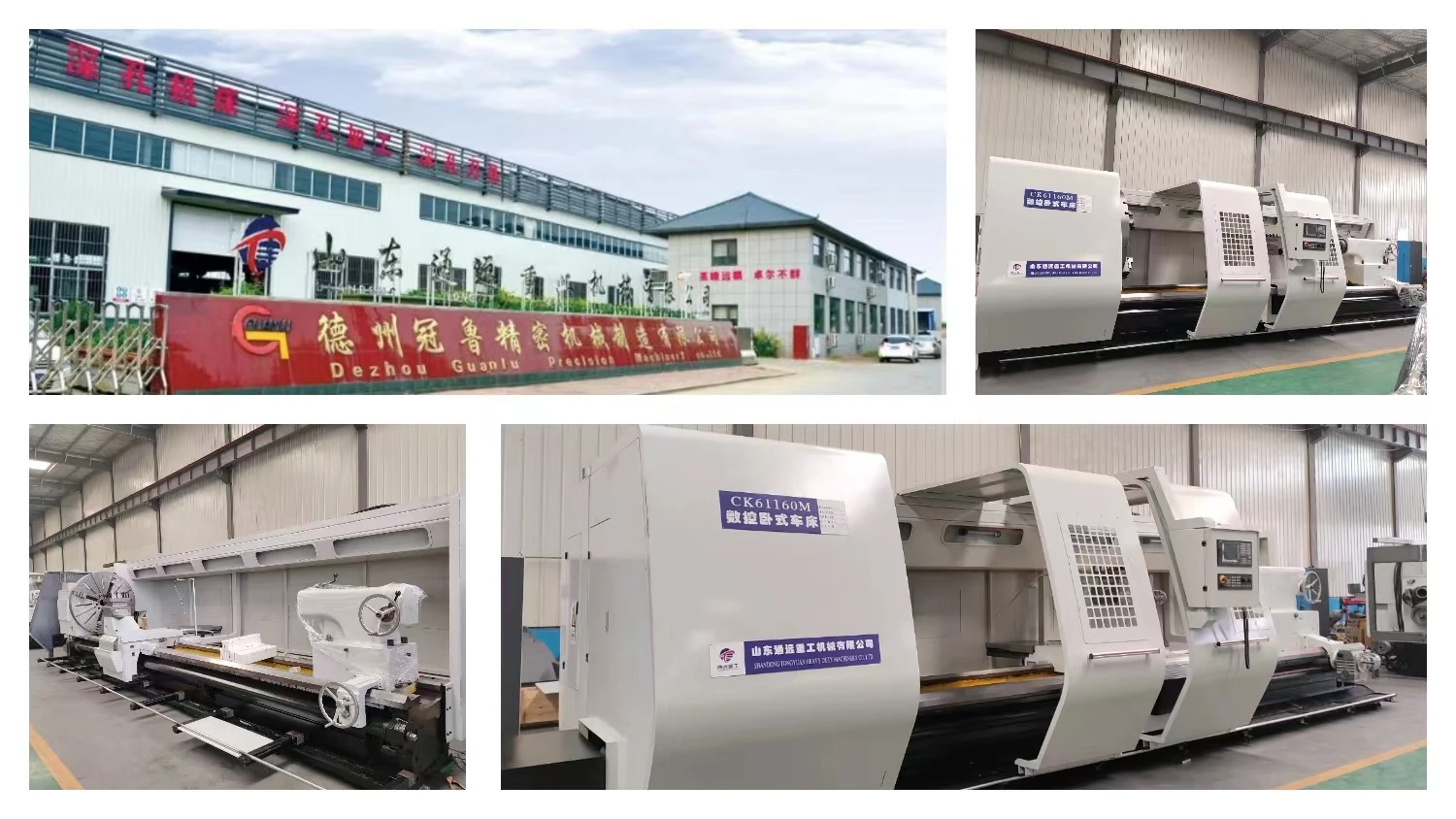

ยินดีต้อนรับเข้าสู่โรงงานของเรา
